مینی چیلر (Mini Chiller System)
مقدمه
مینی چیلر، نسل هوشمند و پیشرفته چیلرهای تراکمی است که با طراحی فشرده و ابعاد کوچک، برای فضاهای محدود مانند آپارتمان‌ها، دفاتر اداری، فروشگاه‌ها و کارگاه‌های صنعتی کوچک طراحی شده است.
این دستگاه با ترکیب عملکرد سرمایش و گرمایش در یک یونیت، به عنوان یک سیستم تهویه مطبوع چندمنظوره (HVAC) شناخته می‌شود و به کمک تکنولوژی‌های Inverter و کنترل هوشمند دیجیتال، راندمان انرژی بسیار بالایی دارد.
نحوه عملکرد مینی چیلر
مینی چیلرها بر اساس چرخه تبرید تراکمی بخار (Vapor Compression Cycle) کار می‌کنند. تصاویر زیر نحوه‌ی گردش سیال مبرد در مدار را نشان می‌دهند و اجزای اصلی را مشخص کرده‌اند.
(برگرفته از تصویر ارسالی — ترتیب عملکرد قطعات در چرخه تبرید)
1️⃣ کمپرسور (Compressor):
فرآیند با فشرده‌سازی گاز مبرد آغاز می‌شود. کمپرسور (معمولاً از نوع اسکرول یا اینورتر) فشار مبرد گازی را افزایش داده و آن را با دمای بالا به کندانسور ارسال می‌کند.
2️⃣ کندانسور (Condenser):
در این مرحله، مبرد داغ به کندانسور وارد شده و حرارت خود را به محیط دفع می‌کند.
در مینی چیلر هواخنک، فن تعبیه‌شده در یونیت بیرونی (مطابق تصویر زیر) هوای آزاد را از روی فین‌های مسی عبور داده و موجب تقطیر گاز به مایع می‌شود.
🔹 نمونه کندانسور هواخنک — یونیت خارجی Sinclair:
3️⃣ شیر انبساط (Expansion Valve):
مایع خروجی از کندانسور از طریق شیر انبساط عبور کرده و دما و فشار آن به شدت کاهش می‌یابد.
در نتیجه مبرد آماده ورود به کویل سردکننده (اواپراتور) می‌شود.
4️⃣ اواپراتور (Evaporator):
در این بخش، مبرد در حال جوشش گرمای آب یا هوا را جذب کرده و تبخیر می‌شود.
در مینی چیلر، معمولاً اواپراتور از نوع Shell & Tube است که در آن آب سرد تولید و توسط پمپ به فن‌کویل‌ها ارسال می‌شود.
5️⃣ تکرار چرخه تبرید:
گاز تبخیرشده دوباره به کمپرسور بازمی‌گردد تا چرخه تبرید به طور پیوسته ادامه یابد.
نمای مسیر جریان تبرید در مینی چیلر
| شماره | مؤلفه | وظیفه اصلی |
|---|---|---|
| (1) | کمپرسور | افزایش فشار مبرد |
| (2) | کندانسور | خنک‌سازی و تقطیر مبرد |
| (3) | اواپراتور (Shell & Tube) | جذب گرمای سیال و تولید آب سرد |
| (4) | شیر انبساط | کاهش فشار و آماده‌سازی مبرد برای تبخیر |

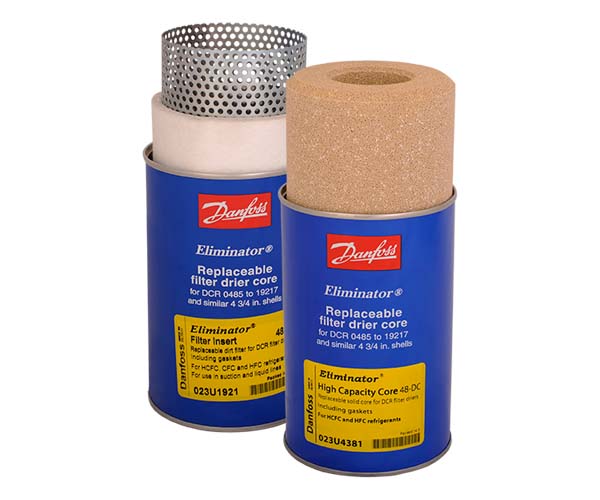

| (5) | فیلتر درایر (Dry Filter) | جذب رطوبت و ذرات از مبرد |
| (6)-(9) | گیج و پروتکتورها | ایمنی در فشار بالا و پایین |
| (10) | پمپ گردش آب | انتقال آب سرد به فن‌کویل‌ها |
| (11) | فن کندانسور | تخلیه گرما به هوای بیرونی |
ویژگی‌ها و مزایای مینی چیلر
✅ ابعاد کوچک، قدرت بالا:
با طراحی فشرده، مینی چیلرها قابل نصب در تراس، پشت‌بام و فضاهای محدود هستند.
✅ نصب آسان و بدون نیاز به برج خنک‌کن:
در مدل‌های هواخنک، خنک‌سازی مبرد توسط فن انجام می‌شود و نیازی به برج خنک‌کن نیست.
✅ کارکرد دوحالته سرمایش/گرمایش:
بسیاری از مدل‌ها به مد Heat Pump مجهز بوده و در زمستان نیز آب گرم تأمین می‌کنند.
✅ مصرف انرژی بهینه با تکنولوژی Inverter:
مدولاسیون هوشمند دور کمپرسور باعث کاهش تا ۳۰٪ در مصرف برق می‌شود.
✅ قابلیت کنترل دمای دقیق:
قابلیت اتصال به سیستم‌های کنترل مرکزی و BMS برای مدیریت هوشمند دما.
✅ سطح صدای پایین:
استفاده از کمپرسور و فن‌های DC کم‌صدا باعث عملکردی آرام و قابل استفاده در محیط‌های مسکونی می‌شود.
معایب و محدودیت‌ها
- ظرفیت محدود (مناسب برای فضاهای حداکثر ۵ الی ۱۲۰ تن تبرید).
- نیاز به سرویس دوره‌ای (شست‌وشوی کویل و کنترل سطح مبرد).
- راندمان پایین‌تر نسبت به سیستم‌های چیلر آب‌خنک در پروژه‌های بزرگ.
- قیمت اولیه نسبتاً بالاتر به دلیل فناوری‌های Inverter و کمپرسورهای پیشرفته.
کاربردهای مینی چیلر
🏠 کاربرد مسکونی: ویلاها، ساختمان‌های چند واحدی و آپارتمان‌های لوکس.
🏢 کاربرد اداری و تجاری: دفاتر کاری، بانک‌ها، فروشگاه‌های بزرگ و مراکز درمانی.
🏭 کاربرد صنعتی سبک: سرد کردن سیال فرآیندی در کارگاه‌ها و خطوط تولید سبک.
🎓 فضاهای عمومی: کتابخانه‌ها، کلاس‌های آموزشی، سالن‌های جلسات و مراکز فرهنگی.
ویژگی‌های فنی پیشنهادی (برای درج در فروشگاه)
| ویژگی | مشخصات پیشنهادی |
|---|---|
| ظرفیت سرمایش | از ۲ الی ۲۰ تن تبرید (۷ تا ۷۰ کیلووات) |
| نوع کمپرسور | اسکرول / DC Inverter با گاز مبرد R410A یا R32 |
| نوع کندانسور | هواخنک با لوله مسی و فین آلومینیومی |
| نوع اواپراتور | پوسته-لوله (Shell & Tube) با عایق حرارتی |
| برق مصرفی | تک‌فاز یا سه‌فاز، فرکانس ۵۰ هرتز |
| کنترل | دیجیتال با نمایشگر LCD و قابلیت اتصال به BMS |
| نویز صوتی | کمتر از ۵۵ دسی‌بل در فاصله‌ی ۲ متری |
| گارانتی | ۱۸ ماه گارانتی و ۱۰ سال خدمات پس از فروش |
نکات کلیدی در انتخاب مینی چیلر
- محاسبه دقیق بار سرمایش (BTU/hr) بر اساس متراژ و نوع کاربری.
- انتخاب نوع هوایی یا آبی بر اساس شرایط محیطی پروژه.
- بررسی سطح نویز و فضای نصب جهت جلوگیری از انتقال صدا.
- توجه به برند، خدمات پس از فروش و در دسترس بودن قطعات.
سوالات متداول
❓ آیا مینی چیلر بدون فن‌کویل قابل استفاده است؟
خیر، برای انتقال سرمایش یا گرمایش تولیدی باید از سیستم فن‌کویل استفاده شود.
❓ تفاوت مینی چیلر با اسپلیت چیست؟
مینی چیلر از طریق آب سرد به فن‌کویل‌ها متصل می‌شود و برای چند اتاق یا چند واحد قابل استفاده است؛ اما اسپلیت تنها یک فضا را پوشش می‌دهد.
❓ آیا مینی چیلر قابلیت گرمایش دارد؟
بله، مدل‌های مجهز به سیستم Heat Pump در زمستان آب گرم تولید می‌کنند و جایگزین پکیج یا موتورخانه می‌شوند.
💡 جمع‌بندی
مینی چیلرها با طراحی فشرده، مصرف انرژی پایین و قابلیت سرمایش و گرمایش چهار فصل، یک راه‌حل حرفه‌ای و هوشمند برای تهویه مطبوع فضاهای کوچک هستند.
نصب آسان، کنترل دقیق و صدای کم از مهم‌ترین دلایل محبوبیت آن‌ها در پروژه‌های ساختمانی مدرن است.
